13.9. Mettre une armature à une main et un pied


par Lyubomir Kovachev

Capture sous Blender v2.31

13.9.1. La main



La préparation d'une main pour l'animation est une phase importante. Les gestes, les mouvements des poignets et des doigts sont très importants, ils expriment les états émotifs du personnage et permettent de communiquer avec d'autres personnes ou objets. C'est pourquoi il est trés important de soigner la mise en oeuvre des mouvements de la main, elle doit être capable de faire facilement tous les mouvements du poignet et des doigts. Voici comment obtenir ce résultat:

Figure 13-26. Le bras (style dessin animé)

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_01.png

Nous allons utiliser un modèle simplifié de bras, du genre utilisé dans les dessins animés (Figure 13-26).

La mise en place suivante emploie un solutionneur d'IK(IK solver) pour le mouvement du bras entier et de quatre autres IK solver, un pour chaque doigt. La rotation du poignet est réalisée par un os simple en cinématique inverse (Forward Kinematic).


OK. Jetez un coup d'oeil au maillage du bras et c'est parti pour contruire l'armature.

Figure 13-27. Dégrossir l'armature

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_02.png

Placez le curseur 3D dans l'épaule, passez en vue de face et ajoutez une armature. Faites une chaîne de trois éléments (os) - un premier dans le bras, un second dans l'avant-bras et un troisième dans la paume de la main, finissant au début du doigt du milieu. Ceci s'appelle une chaîne d'os (Figure 13-27).

Figure 13-28. Positionnement de l'armature en vue de coté, après le travail en vue de face.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_03.png

Figure 13-29. Positionnement de l'armature en vue de coté, après correction des positions.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_04.png

Maintenant passez en vue de côté et déplacez les os de sorte qu'ils s'adaptent correctement à l'intérieur du bras et de la paume (Figures 13-28 et 13-29).

Figure 13-30. IK solver du poignet .

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_05.png

Zoomez sur la main et placez le curseur à la racine de l'os, placée dans la paume. Ajoutez un nouvel os, se dirigeant vers l'exterieur de celle-ci, et de même longueur que l'os de paume. Ce sera l'IK solver (solutionneur d'IK) pour le bras (Figure 13-30).

Figure 13-31. Placer les armatures des doigts.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_06.png

Placez le curseur 3D au début du doigt du milieu et à partir de celui-ci commencez une nouvelle chaîne, se composant de quatre os (Figure 13-31). Trois d'entre eux seront les os réels dans le doigt, et le quatrième os sera un ''os nul'' - c'est un petit os, se dirigeant vers la paume, qui nous aidera à faire tourner la chaîne entière plus tard.

De nouveau, passez en vue de côté et adaptez les os aux doigts. Ce travail pouvant s'avérer difficile, vue de face ou de côté, vous pouvez vous déplacer dans l'espace 3D pour vous faciliter les modifications (Figure 13-32).


Figure 13-32. Mise en place de l'armature d'un doigt.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_07.png

Figure 13-33. Ajout de l'IK solver du doigt.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_08.png

Ajoutez maintenant le solutionneur d'IK pour la chaîne de ce doigt. Placez le curseur 3D à la racine de "l'os nul" et ajoutez un os de la même longueur que les trois autres os du doigt (Figure 13-33).

Figure 13-34. Mise en place des armatures des autres doigts.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_09.png

Répétez la même chose pour la création des chaînes d'IK des trois autres doigts. Seule différence: le pouce, il n'a que deux os réels, au lieu de trois. Vous copier et coller la chaîne puis la remodeler, ceci pour chaque doigt... (Figure 13-34).

Figure 13-35. Attribution des noms.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_10.png

Voici à la partie ennuyeuse: nommer les os. Vous ne pouvez échapper à cette étape, parce que vous aurez besoin plus tard de ces noms pour le "Skinning" (liaison armature <=> maillage). Utilisez les noms de la Figure 13-35.


Note:
Les noms des os des doigts 1 et 2 ne sont pas représentés ici. Ils sont identiques à ceux du doigt 3, seul le numéro est différent.

Figure 13-36. Parenter le pouce.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_11.png

Maintenant parentons les os.

Choisissez l'os "ThumbA.R" à la racine du pouce (Figure 13-36) et dans le menu d'édition cliquez sur child of et choisissez Hand.R dans le menus déroulant. Vous avez parenté la chaîne d'os du pouce à celle de la main.

Figure 13-37. Parentez les autres doigts.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_12.png

En répétant le même processus pour chacune des autres chaînes (Figure 13-37):

  • "Fing1A.R" to Hand.R

  • "Fing2A.R" to Hand.R

  • "Fing3A.R" to Hand.R

  • "IK_thumb.R" to "Hand.R"

  • "IK_fing1.R" to "Hand.R"

  • "IK_fing2.R" to "Hand.R"

  • "IK_fing3.R" to "Hand.R"

Pourquoi tout cela Pourquoi parenter tous ces os à "Hand.R" Simplement: lorsque vous tournez la main (c.-à-d. "Hand.R" ) tous les doigts doivent suivre le même mouvement général de rotation. Autrement les doigts resteront immobiles et seule la paume se déplacera et vous obtiendrez un résultat étrange.
Aucun os IK tool n'est enfant des os de la chaîne qu'il commande. Tous sont des enfants de "Hand.R" ;.

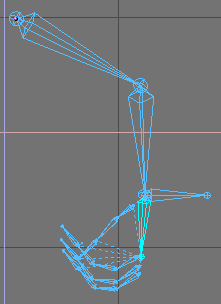

Figure 13-38. Parametrage de l' IK solver pour le poignet. Choix de l'os.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_13.png

Il est temps d'ajouter les contraintes. Entrez en Mode Pose (Figure 13-38) et rendez-vous dans le panneau Paramètre d'objet (F7). Choisissez "Hand.R"; et ajoutez une contrainte de IK solver dans le panneau des contraintes. Dans le champ d'OB, le nom d'objet: "Armature". L'os se déplace au centre de l'armature, nous allons régler ce problème. Dans le nouveau champ BO, qui est apparu dans la fenêtre de contrainte, entrons le nom de l'os "IK_arm.R". Ce sera l'IK solver contrôlant les mouvements du bras (Figure 13-39).


Figure 13-39. Paramètrage de l' IK solver pour le poignet. Réglage des contraintes.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_14.png

Répétons la même procédure:

  • sélectionnez "ThumbNull.R" et ajoutez l' IK solver "IK_thumb.R",

  • sélectionnez "Fing1null.R" et ajoutez l' IK solver "IK_fing1.R",

  • séectionnez "Fing2null.R" et ajoutez l' IK solver "IK_fing2.R",

  • sélectionnez "Fing3null.R" et ajoutez l' IK solver "IK_fing3.R".

Vous avez fini avec la partie os. En mode Pose, séléctionnez différents IK solvers et déplacez-les pour tester les chaînes IK. A présent, vous pouvez bouger les doigts, le pouce, tout le bras et en effectuant une rotation de "Hand.R" vous pouvez faire tourner toute la main.

Occupons nous à présent du l'assignation ou "skinning" (liaison armature <=> maillage). C'est la partie où l'on dit au mesh comment il doit se déformer. Vous allez ajouter des groupes de vertex au mesh. Chaque groupe devra porter le même nom que l'os qui va le déformer. Si vous n'assignez pas de "vertex groups" le processus de déformation aura besoin de beaucoup plus de CPU, le travail va être terriblement ralenti et vous risquez d'avoir des résultats étranges. Il est hautement recommandé (quasiment obligatoire) d'utiliser des mesh en subdivision de surface pour vos personnages avec peu de vertices. Si vous utilisez des meshs avec beaucoup de vertices, l'assignation sera plus difficile. Ne sacrifiez pas les détails mais modélisez avec économie et utilisez le moins de vertices possible tout utilisant toujours les Subsurf.

Parentez le mesh à l'Armature en appuyant sur ALT-P, dans le menu qui apparaît séléctionnez Armature et dans le menu suivant, Name Groups. Votre mesh va s'enrichir de Vertex Group vides.

Séléctionnez le mesh du bras, passez en Mode Edit et passez dans la fenêtre contextuelle Editing (F9). Dans le menu Mesh Tools 1 de la fenêtre Edit Buttons remarquez le petit groupe de boutons avec le mot Group au dessus. Grâce à la fonction de nommage automatique vous disposez de tous les groupes nécessaires (Figure 13-40).

Figure 13-40. Noms des Vertex groups.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_16.png

En fait le nommage automatique a aussi créé des groupes de vertices pour les os "IK" et "null" à moins que vous les ayez paramètrés pour qu'ils ne soient pas assignable (Unskinnable). Ces groupes sont inutiles et vous pouvez les effacer sans problème.

A présent occupons-nous de la chose la plus compliquée: Séléctionnez le groupe de vertices "ArmHi.R" dans les boutons d'édition en cliquant sur le petit bouton avec un signe moins. Maintenant allez dans la fenêtre 3D. Séléctionnez tous les vertices que vous voulez voir déformés par l'os "ArmHi.R" (Figure 13-41).

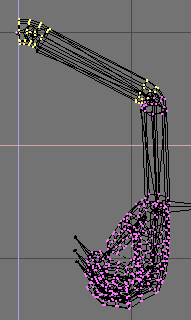

Figure 13-41. Le groupe de vertices ArmHi.R.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_17.png

Maintenant appuyez sur le bouton Assign dans le fenêtre des boutons d'édition (Figure 13-42). Vous venez juste d'ajouter les vertices séléctionnés au groupe "ArmHi.R". Ces vertices seront déformés par l'os "ArmHi.R".

Figure 13-42. Assignation de vertices à un groupe.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_18.png

Répétez les même étapes pour les autres groupes de vertices: séléctionnez les vertices et assignez-les au groupe correspondant. Ceci est un processus fatidieux. Faites attention. Si vous avez assigné quelques vertices à un mauvais groupe par erreur ne vous inquiétez pas. Contentez-vous de séléctionner les vertices non-nécessaires et appuyez sur le bouton Remove. Vous pouvez ajouter un vertex à plusieurs groupes. Par exemple, les vertices qui constituent les articulations (des doigts, du poignet, du coude, etc.) peuvent être assignés au deux groupes de vertices qui se trouvent à proximité. Vous pouvez aussi assigner différentes intensités à la déformation des groupes de vertices. L'intensité par défaut est 1.000, mais vous pouvez ajouter des vertices avec 0.500 d'intensité ou moins encore. Plus l'intensité est basse et moins la déformation est importante pour ce vertex. Vous pouvez conjuguer les intensités par exemple avec un vertex qui se déforme à 75% avec un os et à 25% avec un autre ou encore a 50% par un os et à 50% par un autre. Testez les déformations jusqu'à obtenir l'effet désiré. En général, si votre bras modèle a déjà les articulations à-demi pliées (comme le modèle dans ce didacticiel) vous aurez de bons résultats sans utilisez d'intensités différentes de 1.000. Une bonne règle durant la modélisation: toujours modèliser les bras, doigts et jambes à moitié pliés, jamais alignés. C'est la garantie pour une bonne déformation.

Quand vous aurez fini d'ajouter les vertices aux Vertex Groups, si vous n'avez pas fait d'erreurs, vous aurez un bras et une main bien paramètrés. Séléctionnez l'armature, entrez en mode Pose, séléctionnez différents IK solvers et testez le bras et les doigts (Image 13-43).

Figure 13-43. Quelques poses.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/hst_19.png

13.9.2. Le Pied


Le paramètrage des pieds et des jambes est sans doute la chose la plus importante dans un "armaturage". Un mauvais paramètrage peut créer le célèbre effet "moonwalk" (marche sur la lune), qui est très ennuyeux lorsqu'il n'est pas désiré et généralement détruit votre animation. Un bon paramètrage complexe doit permettre de déplacer le corps en gardant les pieds fermement au sol ou faire d'autres choses compliquées comme se tenir sur la pointe des pieds, bouger les orteils, etc. Nous allons à présent discuter de plusieurs paramètrages des pieds, qui peuvent être utilisés dans différents buts.

Figure 13-44. Un (mauvais) "armaturage" de jambe.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_01.png

Tout d'abord voyons à quoi ressemble un mauvais "armaturage" (Figure 13-44).

Commencez par construire une chaîne de trois os- le premier pour la cuisse, le second pour la jambe et le troisième pour le pied. Maintenant déplacez le curseur 3D au niveau du talon et ajoutez un autre os - celui-ci sera l'IK solver. Maintenant ajoutez à cet os une contrainte "IK solver" liée à l'os du pied (Figure 13-45).

Figure 13-45. Assigner la contrainte IK.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_02.png

Figure 13-46. L'armature en mode Pose.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_03.png

Testez l'armature: en mode Pose séléctionnez l'IK solver et déplacez-le - il se déplace correctement. Maintenant séléctionnez le premier os de la chaîne (la cuisse) et déplacez-le. Le pied se déplace, et il ne faudrait pas! (Figure 13-46).

Normalement dans une animation vous allez beaucoup déplacer le corps. L'os de la cuisse est parenté au corps et il sera affecté par les mouvements. Donc chaque fois que vous ferez bouger ou tourner le corps de votre personnage, les pieds glisseront ou passeront en-dessous ou au-dessus du sol. Cela donnera, surtout dans le cas d'un cycle de marche, un résultat affreux.

Figure 13-47. Ajouter un orteil et d'autres IKA.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_04.png

Vous pouvez pensez que l'adjonction d'un second "IK solver" résoudra le problème (Figure 13-47). Ajoutons-le. Créez une nouvelle armature. Ajoutez une chaîne de quatre os: cuisse, jambe, pied et orteils. Ajoutez deux "IK solvers" - un pour le pied et un autre pour les orteils. Parentez l'os "IK solver" de l'orteil à l'os "IK solver" du pied.


Note:
L'IK solver de l'orteil est parenté à l'IK solver du pied. Ce dernier ne doit pas être l'enfant d'un autre os de l'armature. Assure-vous en, et pour effacer une relation de parenté avec un os, souvenez-vous que vous pouvez séléctionner "l'entrée vide" dans le menu Child of. Vérifiez bien cela dans les exemples ci-après.

Figure 13-48. Déplacer la jambe.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_05.png

Testez ce paramètrage - sélectionnez l'os de la cuisse et déplacez-le (Figure 13-48). Le glissement n'est pas aussi prononcé que lors du paramètrage précédent mais il est toujours présent est c'est suffisant pour ruiner l'animation.

Figure 13-49. Armaturer avec un os null.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_06.png

Créez une nouvelle armature. Faites cette fois une chaîne de trois os - cuisse, jambe et un "os null". L' "os null" est un petit os auquel nous ajouterons l'IK solver. Ensuite, positionnez le curseur 3D au niveau du talon et ajoutez l'os du pied. Ajoutez ensuite l'os du pied en tant que contrainte "IK solver" de "l'os null" (Figure 13-49). (Vous pouvez aussi ajouter un autre os en tant qu'IK solver et ajouter la contrainte "copy location" à l'os du pied, avec l'IK solver comme os cible).

Figure 13-50. Armaturage avec un os null.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_07.png

Faites le test - Maintenant tout fonctionne. Lorsque vous déplacez la partie supérieure de la jambe, le pied ne bouge pas (Figure 13-50). C'est correct, mais pas suffisant. Déplacez un peu plus le haut de la jambe. La chaîne d'os de la jambe monte, mais le pied reste au sol. C'est un des défaut de ce paramètrage mais vous n'êtes pas supposé lever le corps aussi haut sans déplacer conjointement l'IK solver durant l'animation...

Figure 13-51. Ajout de l'orteil.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_08.png

Construisez encore une chaîne de trois os - cuisse, jambe et "os null". Positionnez le curseur 3D sur le talon et ajoutez une chaîne de deux os - les os pied et orteil. Maintenant ajoutez un IK solver à l'os pied (Figure 13-51).

Testez le tout. Ceci est un bon paramètrage, stable avec un pied isolé et des orteils mobiles. Toutefois vous ne pouvez toujours pas faire tenir l'armature sur la pointe des pied.

Figure 13-52. L'armature complète de la jambe.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_09a.png

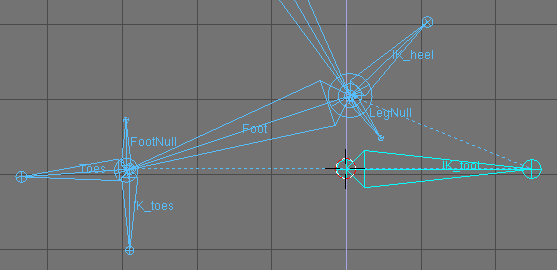

Figure 13-53. Zoom sur la l'armature du pied.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_09b.png

Construisez une chaîne de trois os - cuisse, jambe et "os null" (appelez-le LegNull) (Figure 13-52). Partant du talon, faites une deuxième chaîne constituée de deux os - os pied (Foot) et un minuscule os null (appelez-le FootNull). Positionnez le curseur 3D à la fin de l'os pied et ajoutez l'os orteil (Toes). A partir du même point créez un petit os "IK solver" (IK_toes). Maintenant positionnez le curseur 3D sur le talon et ajoutez un autre "IK solver" (IK_heel). Finalement, commençant
près du talon ajoutez un grand IK solver (IK_foot) (Figure 13-53).

Maintenant paramètrons les contraintes. Procédez comme suivant:

  • Ajoutez une contrainte "copy location" à l'os "Toes"avec pour cible l'os "IK_toes".

  • Ajoutez une contraite "IK solver" à l'os "FootNull" avec pour cible "IK_toes".

  • Ajoutez une contrainte "copy location" à l'os "Foot" avec pour cible "LegNull".

  • Ajoutez une contrainte "IK solver" à l'os "LegNull" avec pour cible "IK_heel"

Voilà c'est tout! A présent testez l'armature. Séléctionnez "IK_foot" et déplacez-le. Ensuite séléctionnez "IK_toes" et déplacez-le. La rotation du pied change mais il semble que les orteils en sont déconnéctés. Mais si vous animez avec précaution vous parviendrez toujours à empêcher les orteils de se séparer du pied. Maintenant ramenez l'armature dans sa position initiale. Séléctionnez "IK_heel" et "LegHi" et déplacez-les vers le haut. A présent le personnage est sur la pointe des pieds. Le peid peut apparaître déconnecté des orteils encore une fois mais vous pouvez réparer cela en prenant l' "IK_heel" et en le déplaçant un peu en avant ou en arrière. Ce paramètrage n'est peut-être pas le plus facile à animer, mais il donne plus de possibilités que les paramètrages précédents. Généralement lorsque l'on n'a pas besoin que son personnage se tienne sur la pointe des pieds, il vaut mieux de conserver des paramètrages plus simples. Il est impossible d'obtenir le paramètrage parfait. Vous pouvez toujours perfectionner les vôtres, mais il y aura toujours des imperfections.

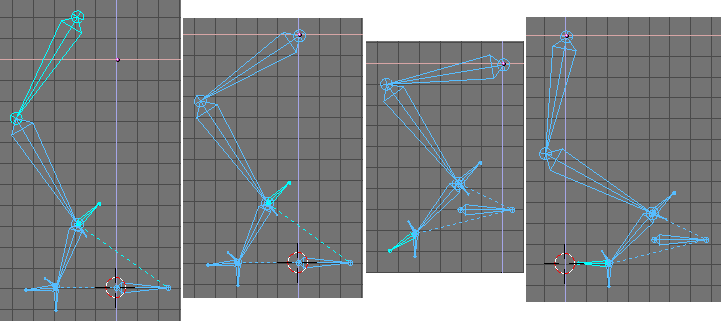

Figure 13-54. Test du paramètrage.

http://blender.doc.fr.free.fr/BlenderManual2.4_fr/PartA/character_animation/gfx/fst_10.png
